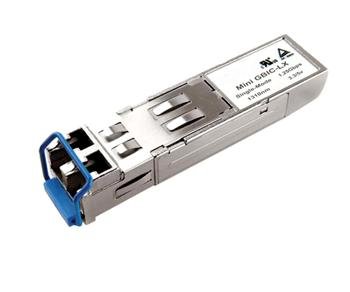

SFP transceiver 1,25Gbps, 1000BASE-SX/LR (Long Reach), MM, 2km, 1310nm (FP), LC duplex, 0 až 70°C, 3,3V,

Popis produktu:

Small Form-factor Pluggable (SFP nebo také mini-GBIC) je technický standard optických vložných transceiverů, definovaný skupinou MSA v květnu 2001.
Jedná se o kompaktní optický transceiver používaný v telekomunikačních a datových sítích. Jde o populární, velmi rozšířený, výrobci aktivních optických komponent masivně podporovaný modul. Jeho modernější konstrukce postupně vytěsňuje starší GBIC.
Na rozdíl od GBIC modulu má SFP přibližně poloviční velikost - menší rozměry umožňují osazení aktivních prvků v hustotě až 48 portů SFP na 1U.
SFP modul je osazený zpravidla duplexním LC konektorem (výjimku tvoří některé jedno-vláknové bi-directional SFP a metalické SFP transceivery).
SFP moduly se vyrábí a dodávají v mnoha variantách podle použitého typu vlákna, přenosového protokolu, překlenované vzdálenosti (až 200km) a vlnové délky.
Většinu modulů je možno na přání dodat s digitální diagnostikou (DMI) dle standardu MSA SFF-8472.

Postupně dochází k vývoji formátů a tak dnes namísto starého GBIC slotu nalezneme v nových zařízeních spíše sloty SFP pro SFP moduly.
Pro vyšší rychlosti jsou pak postupně vytlačovány z trhu 10Gbps formáty XENPAK a X2 - ty jsou dnes v nových zařízeních nahrazovány novějšímy formáty typu XFP či SFP+ (SFP PLUS).

Optické transceivery (optické moduly) jsou normalizované zařízení/ zásuvné media konvertory pro použití v produktech třetích výrobců.
Jak již název napovídá transceivery v sobě vždy sdružují vysílač/ transmitter a přijímač/ receiver.
Z toho také vyplývá že pro obousměrný provoz potřebujeme mít k dispozici 2 vlákna.

Pro obousměrný provoz po jednom vlákně se používají speciální WDM moduly, které fungují na principu rozdílných vysílacích vlnových délek (dodávají se vždy v páru typ A a typ B) a mají v sobě již zabudovaný WDM filtr.

U optických vložných transceiverů bývá uvedena zpravidla vzdálenost v km, na kterou je až možno daný modul provozovat, důležitější je však přesný údaj Power Budget, tedy výkonová rezerva v jednotkách dB.
Počet km je totiž počítaný právě z hodnoty PB a záleží pak jaký měrný útlum pro výpočet dosahu v km byl použit - každý výrobce může údaj počítat jiným koeficientem a tak počet km může být zavádějící.

Některé moduly (např. multi-rate operátorské moduly pro SDH či 4,25 tri-rate moduly pro Fiber Channel) umí pracovat na různých přenosových rychlostech a tak se i liší parametry modulu v závislosti na typu aplikace kde ho použijeme.
Údaje uvedené v parametrech produktů na www.alternetivo.cz jsou tak udávány vždy pro nejvyšší možnou přenosovou rychlost daného modulu.
Pro ilustraci u 4,25Gbps Multirate produktů je PB udávaný pro 4,25Gbps, tzn. při užití stejného modulu na 1Gbps bude PB (výkonová rezerva) větší než je uvedené v parametrech.

Moduly mohou, ale nemusí být vybaveny tzv. sadou diagnostických funkcí. Diagnostiku značí u svých produktů různí výrobci různě DMI= Digital Monitoring Interface, DDM= Digital Diagnostic Monitoring či DDMI= Digital Diagnostic Monitoring Interface
Ve skutečnosti platí, že DMI = DDM = DDMI.
Pomocí této sady funkcí můžeme, pokud to daný prvek (router, switch) podporuje, sledovat provozní teplotu, provozní napětí, úroveň vysílaného signálu i úroveň signálu přijímaného na přijímači atd.

Dále lze v sortimentu optických vložných transceiverů volit mezi standardní teplotní odolností modulu (zpravidla 0-70C), nebo mezi průmyslovým HTR (High Temperature Range) provedením do náročných podmínek(-40 až 85C).

Moduly CWDM a DWDM pro vlnový Multiplex za pomocí MULTIplexerů a DEMULTIplexerů, jsou zase laděny na speciální vlnovou délku odpovídající CWDM a DWDM kanálům.
Pro DWDM je pro těsnou blízkost kanálů nutné využívat speciální extra chlazené DFB EML lasery s malou šířkou paprsku (s malou spektrální šířkou), tak aby nám modul nezasahoval do sousedních kanálů.
Tyto nákladnější lasery se také využívají u 10Gbps a vyšších rychlostí pro eliminaci vysoké disperze na těchto rychlostech.

Oblíbeným a běžně používaným typem transceiverů jsou také metalické moduly s konektory RJ-45 (max. 1Gbps) či CX-4 (pro lokální propojení rychlostí 10Gbps v rámci rozvaděče - X2, XENPAK).
Ve formátu SFP+ existují tzv. aktivní metalické SFP+ kabely, které jsou již předosazeny zásuvnými SFP+ transceivery (opět jen pro propojení na krátkou vzdálenost).
