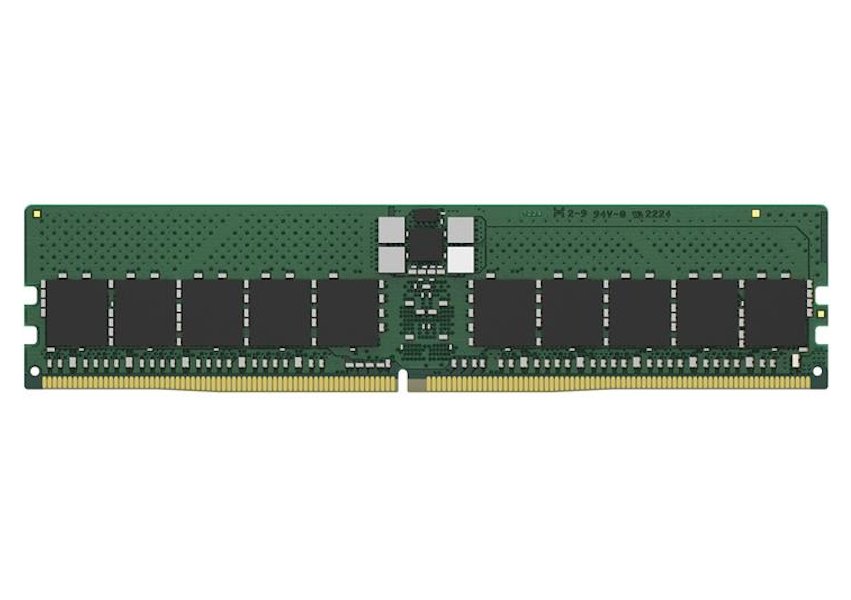

KINGSTON 16GB DDR5 5600MT/s ECC / CL46 / UDIMM / 1Rx8 Hynix A Server Premier

Kingston KSM56E46BS8KM-16HA je 16GB DDR5-5600 ECC paměťový modul určený pro servery a pracovní stanice vyžadující spolehlivý provoz s korekcí chyb.

Modul s kapacitou 16 GB využívá organizaci 2G × 72 bitů v jednorankovém provedení 1Rx8 a je postaven na deseti paměťových čipech 2G × 8 bitů (FBGA) od výrobce Hynix (A-DIE). SPD je naprogramováno na standardní latenci JEDEC DDR5-5600 s timingem 46-45-45 při napájecím napětí 1,1 V.

Díky podpoře On-Die ECC a hardwarové/softwarové opravy po zabalení (Hard/Soft Post Package Repair) je modul vhodný pro prostředí, kde je klíčová datová integrita. Komunikace s modulem je zajištěna přes rozhraní I3C/I2C (sideband přístup). Modul splňuje normu RoHS a je bez halogenů.

Napájení a elektrické parametry
Modul vyžaduje napájení VDD = 1,1 V a VDDQ = 1,1 V pro datové obvody, VPP = 1,8 V pro aktivační obvody a VDDSPD = 1,8 až 2,0 V pro obvody SPD. Tato napěťová architektura odpovídá standardu DDR5.

Provozní podmínky
Modul je provozuschopný v teplotním rozsahu 0 až +95 °C a skladovatelný při teplotách –55 až +100 °C. Minimální doba cyklu řádku (tRCmin) činí 48 ns, doba obnovy (tRFCmin) 295 ns, aktivní čas řádku (tRASmin) 32 ns a čas předbití řádku (tRPmin) 16 ns.

ZÁKLADNÍ SPECIFIKACE

Kapacita: 16 GB
Typ paměti: DDR5 SDRAM
Organizace: 2G × 72 bitů (1Rx8)
Rychlost: DDR5-5600 (PC5-5600)
Latence (CL): 46 cyklů (timing 46-45-45)
Napájení VDD/VDDQ: 1,1 V
Napájení VPP: 1,8 V
Napájení VDDSPD: 1,8 až 2,0 V
Počet pinů: 288
Počet interních bank: 32
ECC: On-Die ECC, x72 ECC (x36, 2 nezávislé I/O subkanály)
Oprava chyb: Hard/Soft Post Package Repair
Sideband rozhraní: I3C/I2C
Výška PCB: 31,25 mm (1,23")
Provozní teplota: 0 až +95 °C
Skladovací teplota: –55 až +100 °C
tRCmin: 48 ns
tRFCmin: 295 ns
tRASmin: 32 ns
tRPmin: 16 ns
Certifikace: RoHS, bez halogenů, UL 94 V-0
Výrobce čipů: Hynix (A-DIE)
