Homematic IP Drátový spínací akční člen s LCD - až 80A, na DIN lištu, 8 kanálů - HmIPW-DRS8

HOMEMATIC IP WIRED - HMIPW-DRS8 - DRÁTOVÝ SPÍNACÍ AKČNÍ ČLEN S LCD – AŽ 80 A, NA DIN LIŠTU, 8 KANÁLŮ

Zapíná nebo vypíná připojené spotřebiče (např. svítidla) prostřednictvím osmi bezpotenciálových, nezávislých kanálů. Robustní pouzdro nabízí profesionální a zároveň jednoduchou instalaci na standardní DIN lištu.

Umožňuje flexibilní ovládání připojených spotřebičů prostřednictvím běžných drátových tlačítek nebo rádiových tlačítek a dálkových ovladačů Homematic IP a také pomocí aplikace pro chytré telefony.

Homematic IP představuje naprostou revoluci v oblasti Smart Home, přináší vám bezkompromisní německou kvalitu, komplexní řešení a širokou modularitu s rozsáhlým portfoliem zařízení.

Homematic IP Wired je mimořádně odolný proti zdrojům rušení a zajišťuje bezpečný přenos IT, protokolů a dat za všech okolností. Přenos dat je navíc pomocí drátových kabelů velmi rychlý.

Homematic IP Wired je certifikován pro bezpečnost podle VDE - a splňujeme také nejvyšší standardy, pokud jde o ochranu dat - vaše osobní údaje nejsou nikdy vyžadovány. Stejně jako bezdrátový (rádiový) systém Homematic IP ani drátový systém nevyžaduje zadání jména, bydliště nebo e-mailové adresy, takže zcela respektuje vaše soukromí.

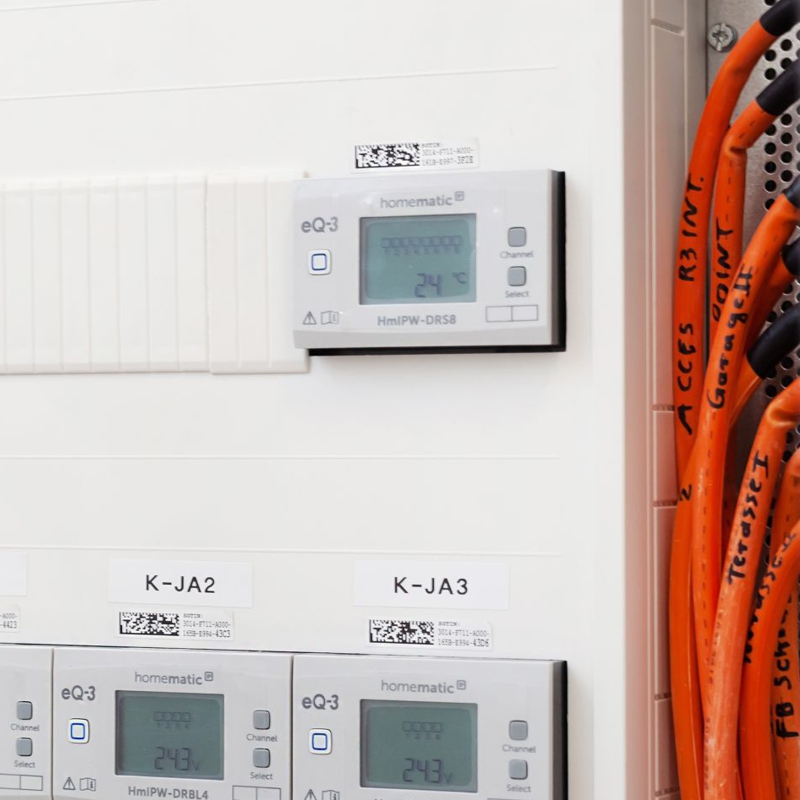

U systému Homematic IP Wired je kladen důraz na zařízení, která jsou většinou instalována v hlavním rozvaděči. Spotřebiče jsou ovládány centrálně pomocí spínačů, stmívačů a žaluziových a roletových akčních členů Homematic IP Wired. Zařízení Homematic IP Wired jsou vzájemně propojeny sběrnicovým vedením.

Drátová centrální jednotka Homematic IP Wired se používá buď k lokálnímu připojení k řídicí jednotce CCU3, přímo přes drátovou centrální jednotku pomocí cloudu a aplikace, nebo ve spojení s bezdrátovými (rádiovými) zařízeními Homematic IP v kombinaci s centrální jednotkou Homematic IP.

POHODLNÁ MONTÁŽ

Jednoduchá montáž na standardní DIN lišty v domovních a dílčích distribučních rozváděčích.

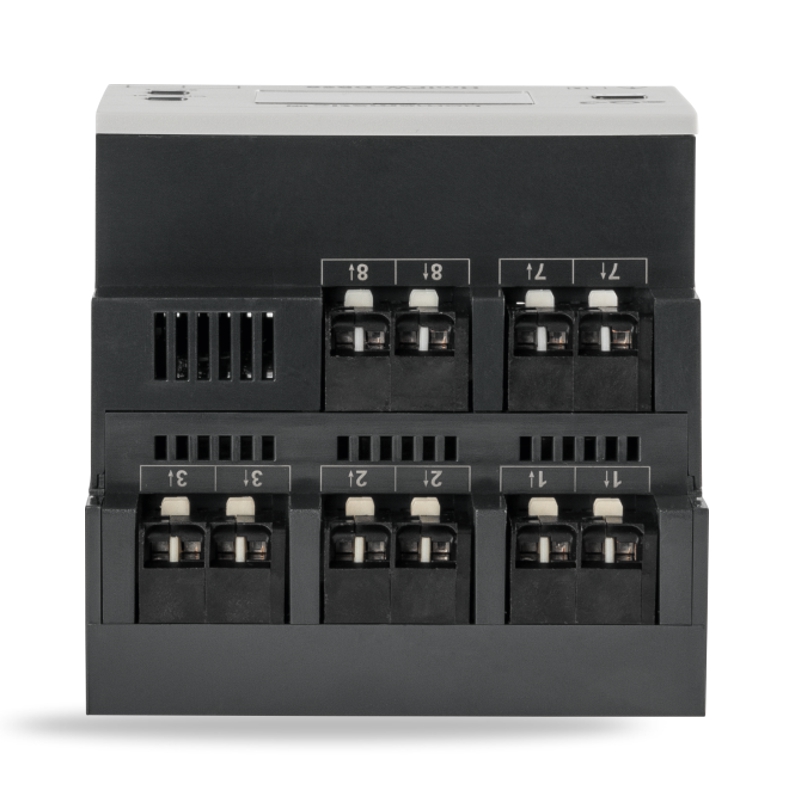

Obzvláště jednoduchá a bezšroubová montáž díky pružinovým svorkám a zásuvným konektorům pro sběrnicové připojení.

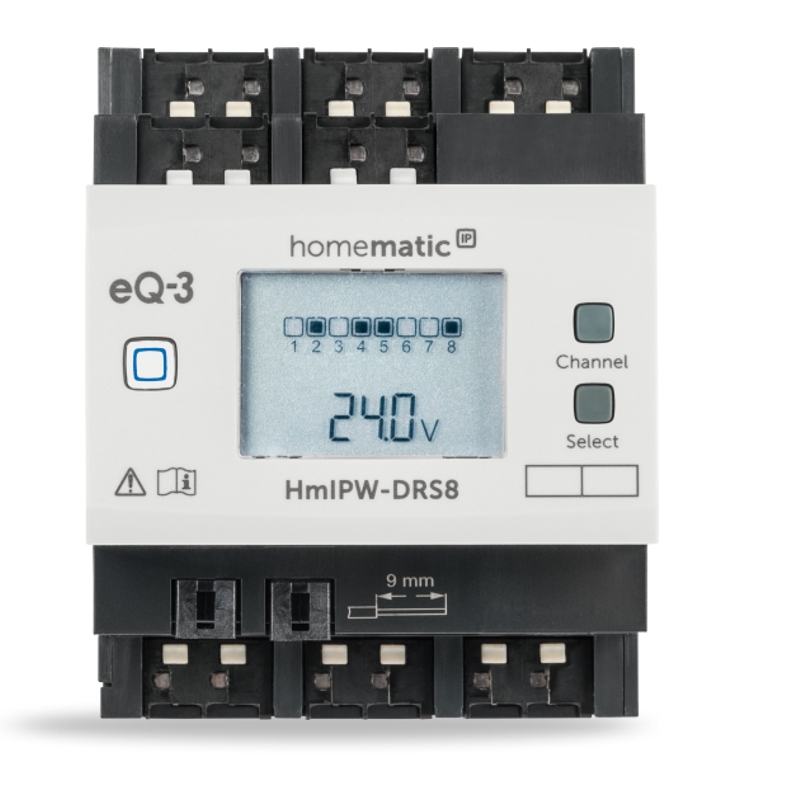

Každý kanál lze nastavit na jinou fázi, což umožňuje nezávislé ovládání každého jednotlivého kanálu. Pohodlné uvedení do provozu a ovládání přímo na zařízení díky velkému podsvícenému LC displeji.

PROVOZ ZAŘÍZENÍ VYŽADUJE PŘIPOJENÍ K JEDNOMU Z TĚCHTO ŘEŠENÍ

• Drátová centrální jednotka Homematic IP s bezplatnou aplikací pro chytré telefony a bezplatnou cloudovou službou
• Řídící jednotka CCU3 s místním uživatelským rozhraním WebUI
• Partnerská řešení třetích stran

V provozním režimu 1 lze všechny výstupy zatížit maximálně 10 A. V provozním režimu 2 lze výstupy 4 a 6 zatížit maximálně 16 A. Pro ostatní kanály pak platí maximální zatížení až 8 A.

TYP ZATÍŽENÍ	PROVOZNÍ REŽIM 1	PROVOZNÍ REŽIM 2
	Relé 1-8	Relé 1,2,3,5,7,8	Relé 4,6
Odporová zátěž	10 A	8 A	16 A
Žárovkové zatížení	1500 W	1500 W	1500 W
Svítidla s vnitřním předřadníkem (LED/kompaktní zářivka)	200 W	200 W	200 W
VN halogenové žárovky	1500 W	1500 W	1500 W
Elektronické transformátory pro NN halogenové žárovky	1500 W	1500 W	1500 W
Transformátory s železným jádrem pro halogenové žárovky NN	1500 W	1500 W	1500 W
Zářivky (nekompenzované)	1500 W	1500 W	1500 W
Zářivky (paralelně kompenzované)	1500 W	1500 W	1500 W
Elektrické radiátory a jiné elektrické topné systémy (ohmická zátěž)	8 A	8 A	8 A

OBSAH BALENÍ

• Drátový spínací akční člen Homematic IP Wired - 8 kanálů - HmIPW-DRS8
• Sběrnicový propojovací kabel (1x)
• Sběrnicová záslepka (1x)
• Návod k použití

TECHNICKÉ ÚDAJE

Napájecí napětí	24 VDC, ±5 %, SELV
Proudový odběr	250 mA max. / 2,5 mA (typicky)
Spotřeba v pohotovostním režimu	60 mW
Relé	NO kontakt, µ kontakt, bistabilní
Spínací napětí	230 V~
Proudový odběr (zařízení)	Celkem až 80 A
Ztráta napájení zařízení pro tepelný výpočet	max. 4,6 W
Instalace	na montážní lištu (DIN lišta) podle EN 60715
Typ a průřez kabelu	drát nebo lanko, 1,5-2,5 mm2
Stupeň krytí	IP20
Provozní teplota okolí	-5 až +40 °C
Rozměry (š x v x h)	72 x 90 x 69 mm (4 stand. pozice)
Hmotnost	265 g
Rozměry balení	122 x 112 x 97 mm
Hmotnost včetně obalu	408,4 g

Montáž může provádět osoba odborně způsobilá dle nařízení vlády č. 194/2022Sb. o požadavcích na odbornou způsobilost k výkonu činností na elektrických zařízeních a na odbornou způsobilost v elektrotechnice.
