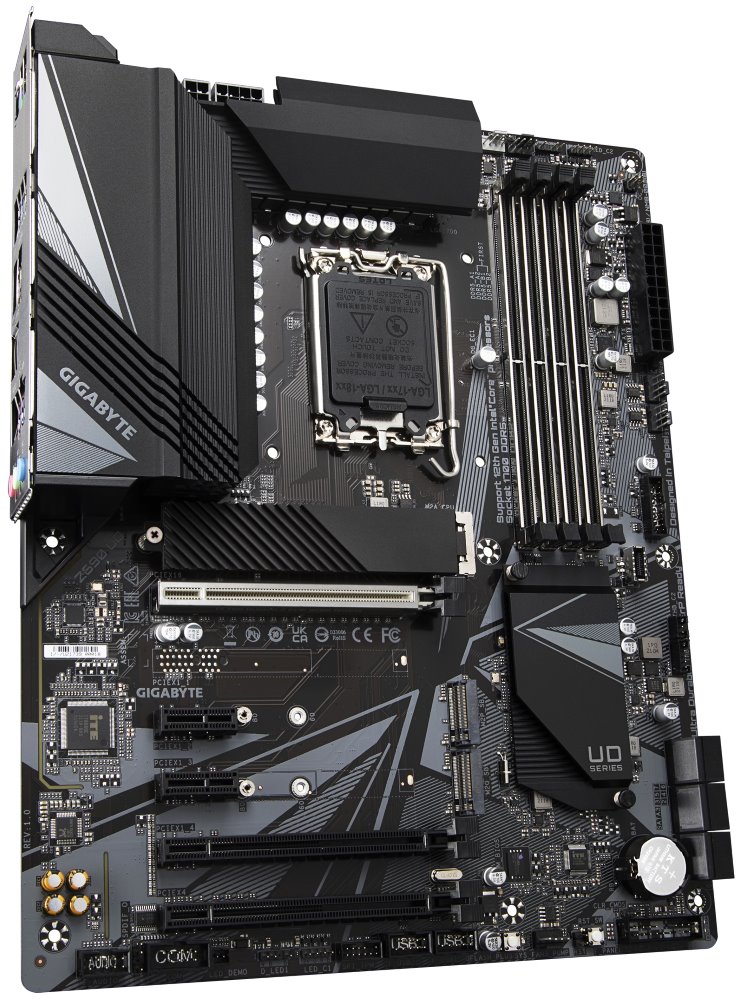

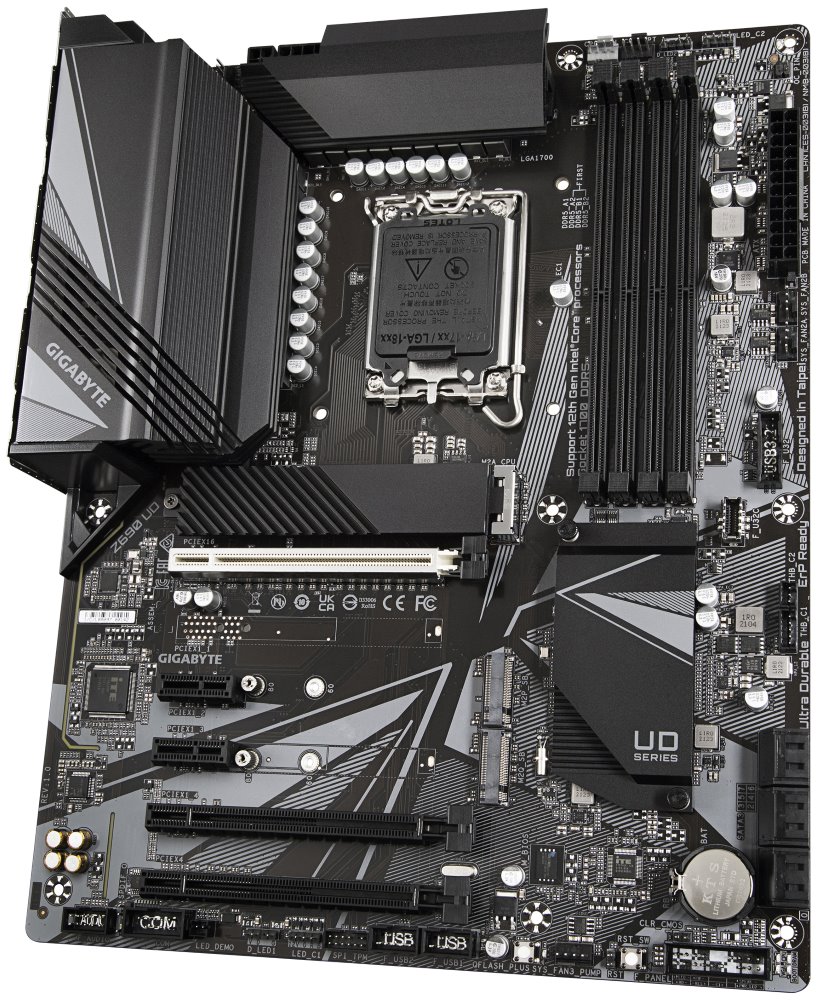

GIGABYTE Z690 UD / LGA1700 / Intel Z690 / 4x DDR5 / 3x M.2 / HDMI / DP / USB-C / ATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. a 13. generace Intel Core i5/ i7/ i9
Patice LGA1700

Čipová sada
Intel Z690

Paměť
4x DDR5 paměťový slot, podpora až 192 GB
Podpora DDR5 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora Intel Extreme Memory Profile (XMP)

Sloty
1x PCIe 5.0 x16 slot
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x16 slot (podporuje x1 režim)
2x PCIe 3.0 x1 slot

Grafika
1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz

Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
Intel Z690 čipová sada
2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)
6x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technologie

USB
1x USB 3.2 Gen2x2 typ C port na zadním panelu
1x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor
1x USB 3.2 Gen2 typ A port na zadním panelu
6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu

LAN
1x Realtek 2,5Gigabit LAN řadič

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x 4-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
1x konektor ventilátoru vodního chlazení CPU
3x konektor systémového ventilátoru
1x konektor systémového ventilátoru/ pumpy vodního chlazení
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
3x M.2 slot, M Key
6x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x konektor S/PDIF výstupu
1x USB 3.2 Gen1 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x konektor sériového portu
2x konektor Thunderbolt AIC
1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačítko Reset
1x Reset propojka
1x tlačítko Q-Flash Plus
1x propojka Clear CMOS

Porty na zadním panelu
1x PS/2 combo port klávesnici a myši
1x DisplayPort
1x HDMI
1x USB 3.2 Gen2x2 typ C
1x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack

Rozměry
30,5 x 24,4 cm
ATX formát
